Wi-SUN概要

Wi-SUN （Wireless Smart Utility Networkの略）とは、独立行政法人情報通信研究機構（NICT）が中心となり開発され、現在は国内外の企業が加盟する Wi-SUN Allianceで規格の策定や認証、普及活動が行われている省電力無線通信規格です。次世代電力量計「スマートメーター」に採用され、今後は多くのHEMS機器やHAN対応家電製品に搭載されて普及することが期待されています。 ^{※Wi-SUNはWi-SUN Allianceの登録商標です。}

Wi-SUNの特徴

• Wi-SUN Allianceにて策定
• IEEE802.15.4g/4e（920MHz帯）を使用した比較的シンプルなプロトコル
• NICTが主導しており、日本での利用が中心の規格
• 日本のBルートに採用（電力メータ～HEMS間　１：１通信）
• HANでの使用を考慮し、１：N通信にも対応した規格 ^{※マルチホップ（Relay）と省電力（Sleep）に対応した拡張版HAN仕様についても仕様検討中}

^{※1 送信時間制限（1時間あたりの送信時間総和）への対応は下記になります。 ARIB規定に従い、1時間あたりの送信時間の総和は360秒以下となります。 ①送信していない時間を計測し、その時間の1/10を送信可能時間として加算。送信可能時間は上限360秒として、それ以上にはならない。 ②送信前に送信時間と送信可能時間を比較し、送信可能時間のほうが長ければ送信し、短ければ送信しない。 ③送信完了後、送信可能時間から送信時間を減算。 ・起動時、2秒間は電波を送信できません。2秒後から200ms（約2kbyte）の送信が可能となります。 ・送信可能時間は1分周期でアップデートされます。したがって、送信可能時間が足りない場合には、最長1分間送信ができません。 ※2 規格にてOptionとなっている機能についてはサポートしていません。また、実装依存となっているパラメタは下記となっています。 ダイバシティアンテナ＝未対応／送信プリアンブル長＝24byte／フレームバージョン＝2（15.4e）のみに対応／常時電源駆動端末のみをサポート（Sleep未サポート）／端末参加台数=最大1台}

アドソル日進が提供するWi-SUNソリューション

(Wi-SUN Version)

Wi-SUN通信スタック

• Bルート対応920MHｚ無線通信
• シングルホップ通信
• Wi-SUN IPに特化した非常に小さいフットプリント
• ECHONET Lite部分はカスタム対応
• HAN対応（RelayやSleep対応）も今後リリース予定。

※MAC層からアプリケーション層まで、お客様仕様への対応も可能。

アドソル日進のWi-SUN通信スタック仕様（Bルート）※

項目	仕様	備考
使用ROM容量	111KB程度	サンプルアプリケーション除く
使用RAM容量	13KB程度	サンプルアプリケーション除く

※2016年4月現在。詳細は別途お問い合わせください。

920MHｚ　ＵＳＢドングル

Wi-SUN-IP等の標準規格に対応した920MHz無線ドングル

920MHzのUSBドングルで機器を無線化

• コンパクトなUSBドングルタイプのためPCやゲートウェイ端末などを容易に920MHｚ対応することが可能
• 従来の2.4GHzよりも通信距離、回り込み性能が拡大より安定した通信で、さらに使いやすくなります
• 上位をECHONET Liteにカスタムすることも可能※
• 920IP対応（マルチホップやメッシュ通信）などもご相談下さい

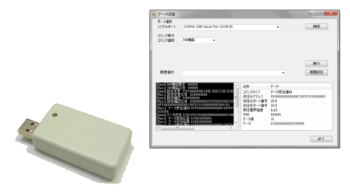

Wi-SUN IPドングル

• Bルート対応920MHｚ無線通信 （TTC標準JJ-300.10 方式A準拠）
• 高性能通信モジュールを搭載 最低受信感度が低く、長距離通信を実現
• シングルホップ通信
• Bルート対応版Sample Appもご用意

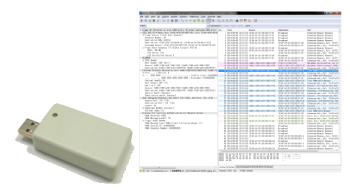

920MHz無線スニファ―

• ドングル型の920MHｚ無線スニファー
• Bルート対応Wi-SUN,Wi-SUN IP
• 920IP等のパケットをキャプチャーし、確認できます。

^{※ uLOOKとuSTACKはアドソル日進の登録商標です。}
