高精度測位ソリューション uLocation-Q

uLocation-Qとは...

「人」や「モノ」の位置や動きをBLEタグ、現場の状況をリアルタイムに見える化・記録できます。
「工程の進捗管理」「作業動線の見える化」「バイタル情報連携による安全管理」などに活用でき、現場管理のスマート化を実現します。

現場のモノ(設備・生産物・材料・在庫品など)の位置をリアルタイムに検知・管理

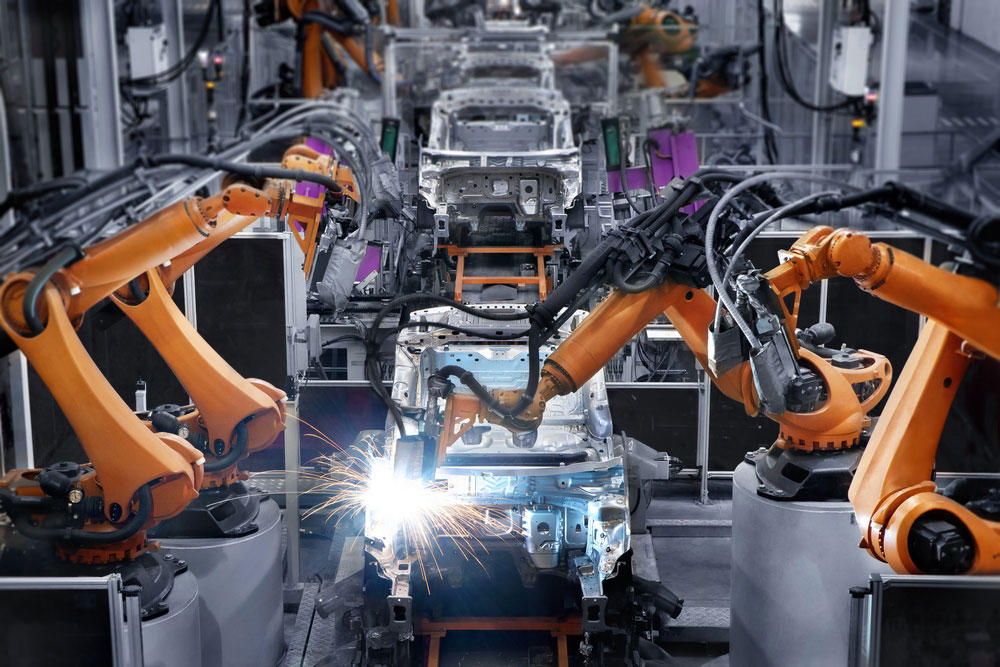

製造工場の着完の自動記録

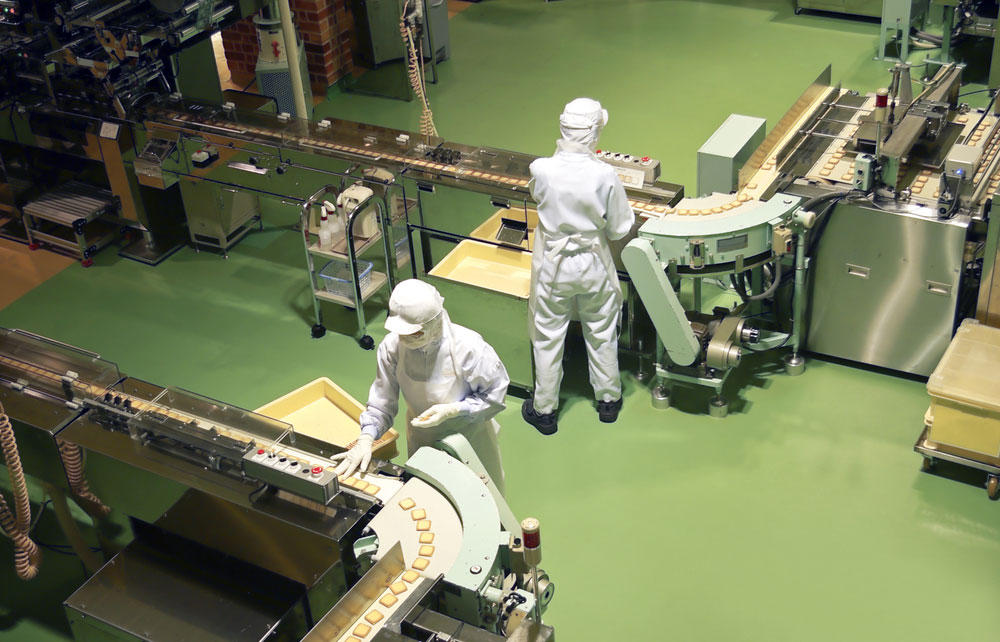

製造ラインの作業工程管理

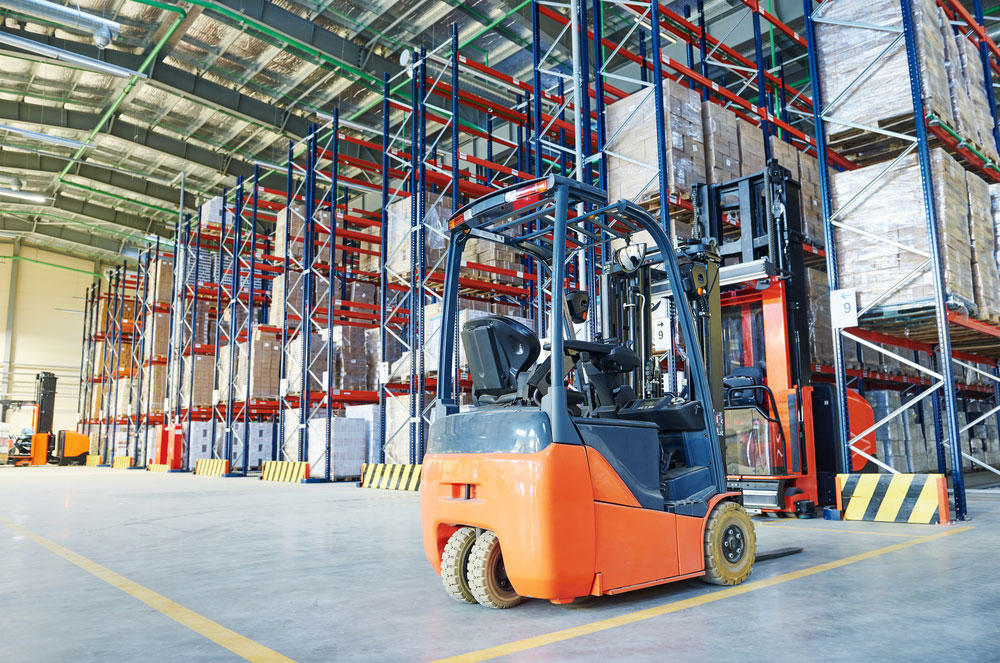

フォークリフトの動線管理

人だけでなく、レンタル設備や中間生産物、在庫品等の物の所在管理や、フォークリフトの位置・安全管理にも活用できます。


uLocation-Qの特徴

●高精度(最高精度 10cm)
●導線管理も可能なリアルタイム性能
●BLEをベースとしたソリューション
●スマートフォンをタグとして活用可能
●工場や倉庫などの天井高の環境にも設置可能
●単体ロケーターでもピンポイントに測位可能
●独自の電波到達角度を測る技術と測定アルゴリズム
●独自の周波数チャネル(2401&2481MHz)により干渉を回避


Withコロナ対策!ソーシャルディスタンシング対応

ソーシャルディスタンシング対応
新型コロナウイルス感染拡大に伴い、あらゆる現場での"ソーシャルディスタンシング対応"が注目されています。
uLocation-Qでは、最高精度10cmの位置測位を用いて従業員・作業員間の距離を監視、記録し、アラートすることで集団感染リスクを軽減するといわれている"ソーシャルディスタンシング対応"をサポートします。

例Ⅰ. 従業員同士のソーシャルディスタンシング監視

タグを持った従業員の位置を、リアルタイムに検知します。
従業員同士が近づきすぎた場合(*1)、タグやスマートフォンを振動させて直接従業員に警告します。
アラート履歴は上位システムに記録し後から参照・分析可能。上長や現場責任者へのメール通知もできます。
(*1)任意の距離を設定できます。

従業員・作業員の密接を検知した場合、タグを振動し直接アラート。

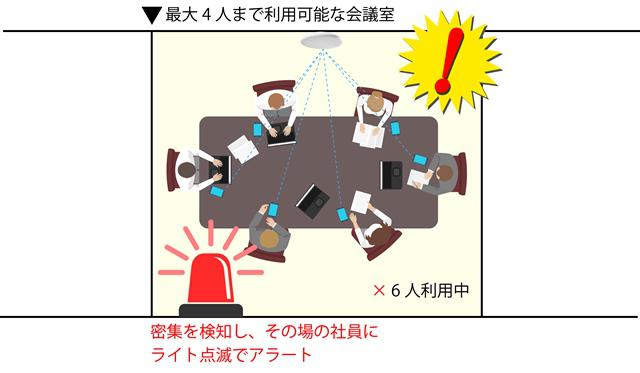

例Ⅱ. 会議室や作業エリア等での"密接・密集"監視

あらかじめ設定した会議室や作業エリアに、タグを持った従業員が何人いるかカウントします。
人数制限を設定しておくことで、設定された人数を超えた場合には部屋内のパトライトの点灯や従業員のタグ・スマートフォンへの振動等でリアルタイムに警告。
管理者への通知とともに、上位システムに記録しておくことで後で参照・分析もできます。

設定した人数を超えて密集した場合、ライトの点滅やタグ・スマートフォンの振動で警告

例Ⅲ. 接触履歴トレース

位置測位によって検知された従業員同士の接近や密接は、すべて上位システムに記録されるため、後から接触履歴の確認・分析することが可能です。
感染者が出た場合にも感染者の行動をトレースすることで、現場の濃厚接触者の割り出しをスピーディーに行うことができます。

出力例

動線履歴

◆動線履歴をフロアマップに表示

密集ヒートマップ

◆密集をヒートマップで表示


詳細はこちらからお問合せください。


製造現場のQCD向上!

位置測位によって、製造現場の様々な課題を解決することができます。

トレーサビリティ・作業者の安全管理・工程管理・作業効率改善

動線や稼働状況の見える化


導入事例のご紹介
製造ラインの作業見える化・分析
課題
●製造ラインの作業効率のばらつきが生産数量向上のボトルネックになっている
●不具合や不良品の「発生場所」「時期」「原因」の特定に時間がかかる
対応策

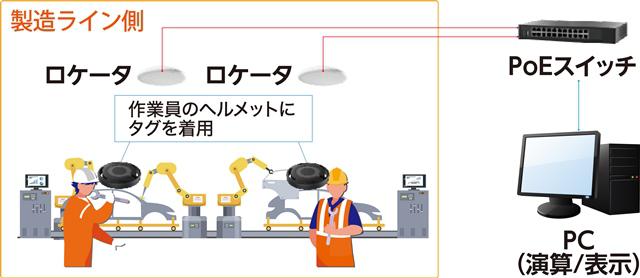

●製造ラインの各工程にuLocation-Qを導入
●作業員のヘルメットにBLEタグを取り付け、「どの作業員」が「いつ」「どこで」作業をしたかを自動でトレース/見える化
ソーシャルディスタンシング対応
●作業員による作業効率のばらつきの可視化、要因分析実施を行い、配置変更や作業指導による効率の改善
●製造のトレーサビリティが確保され、不具合発生時の早期原因究明・業務改善

導入効果

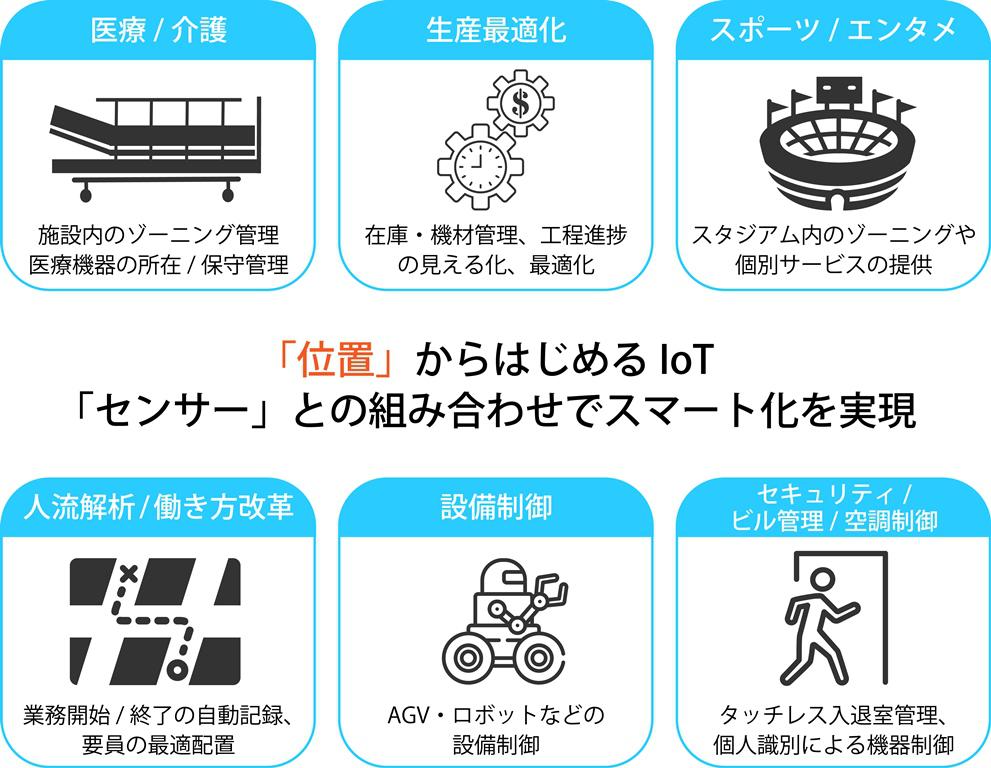

その他の適用例

医療/介護 ゾーニング機器の所在・保守管理 生産最適化 在庫・機材管理、工程進捗見える化 スポーツ/エンタメ 人流解析/働き方改革 設備制御 セキュリティ/ビル管理/空調制御

詳細はこちらからお問合せください。

uLocation-Q の測位方式

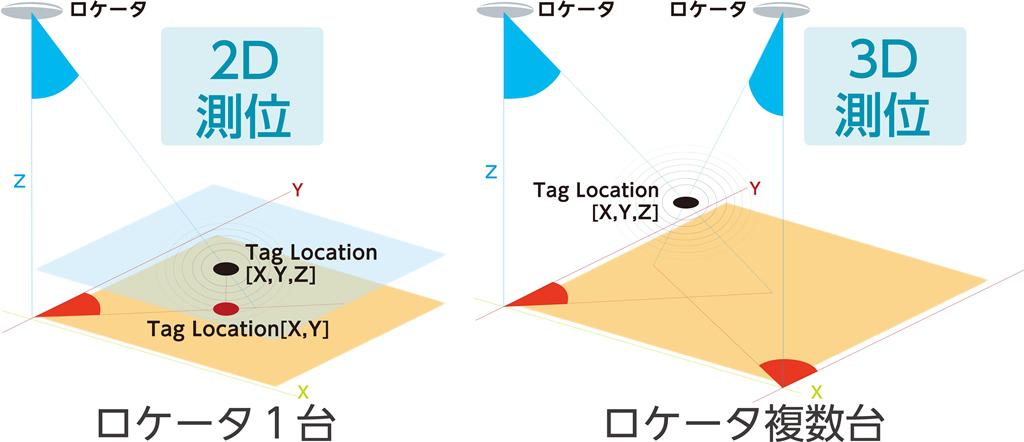

uLocation-Qは、IPS測位方式(AoA測位方式)を用いて「人」や「モノ」の位置を高精度に検知しています。
独自の電波到達角度を測る技術と測定アルゴリズム、そして普及しているBLEタグとの組み合わせによって高精度な測位を実現しているほか、単体ロケーターでも方位(位置)測位が可能です。

AoA測位方式

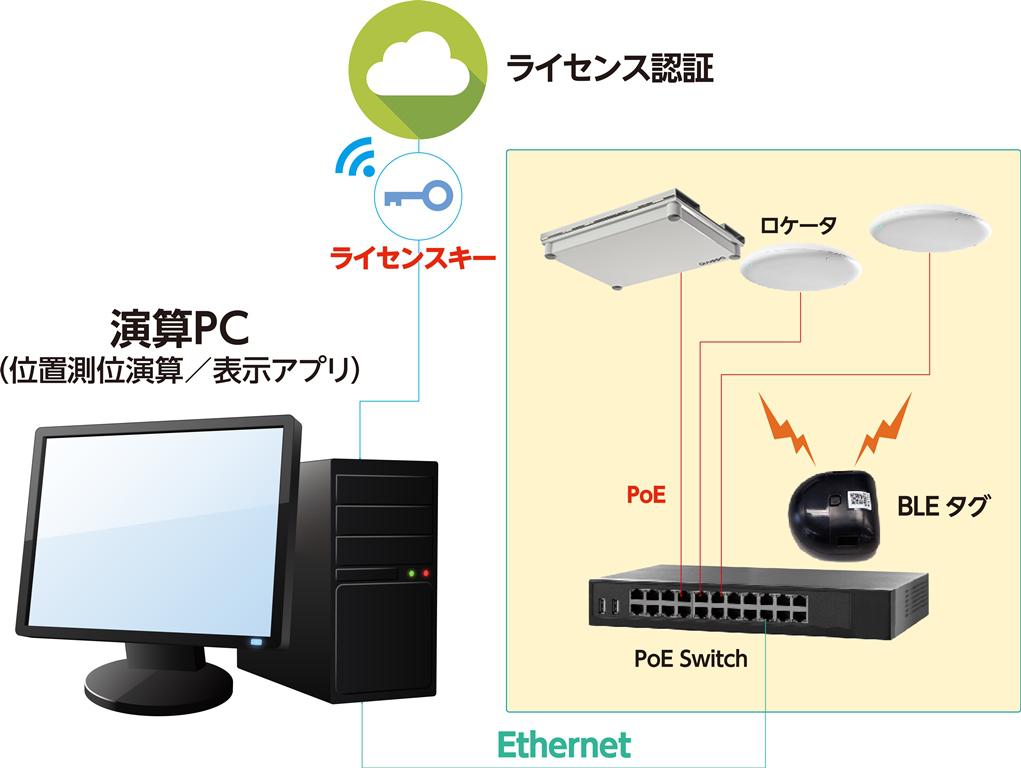

システム構成

システム構成

ハードウェア仕様

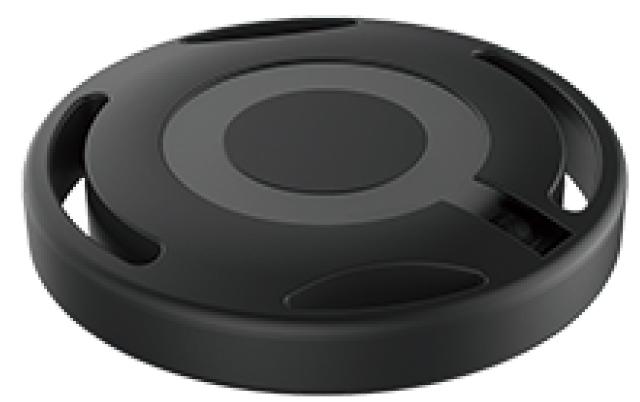

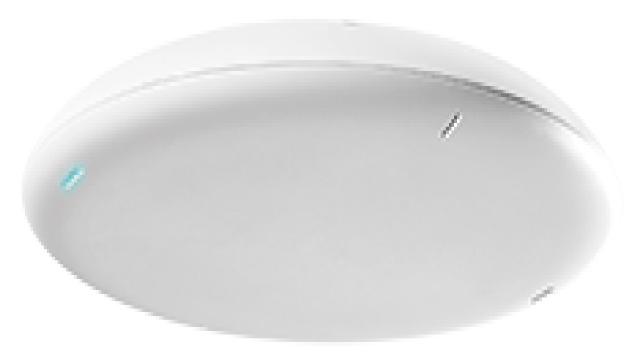

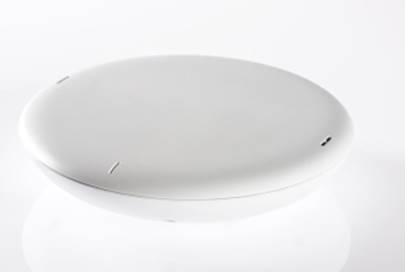

ロケータ(ショートレンジ版:LD-6L)
ロケータ(ショートレンジ版:LD-6L)
サイズ(外寸)/重量 Φ:202mm H:40mm/500g
動作温度 0℃~60℃
電源 48V PoE / 12VDC(DCプラグ・ジャック)

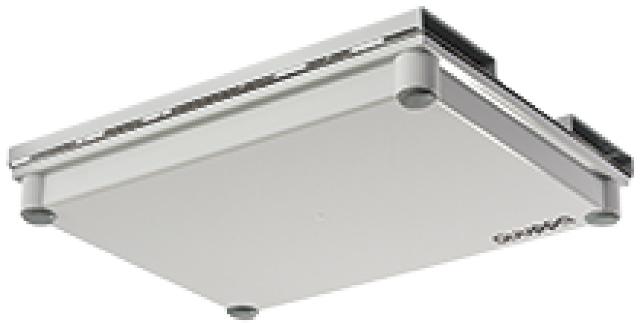

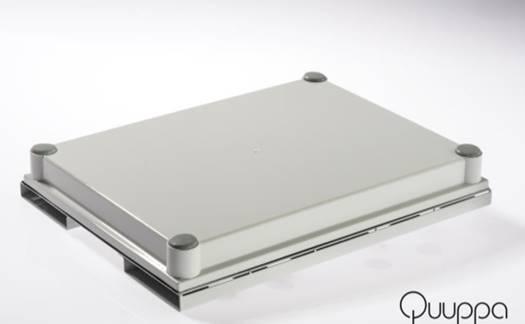

ロケータ(ロングレンジ版:LD-7L)
ロケータ(ロングレンジ版:LD-7L)
サイズ(外寸) W:400mm D:310mm H:60mm
動作温度 0℃~60℃
電源 48V PoE / 12VDC

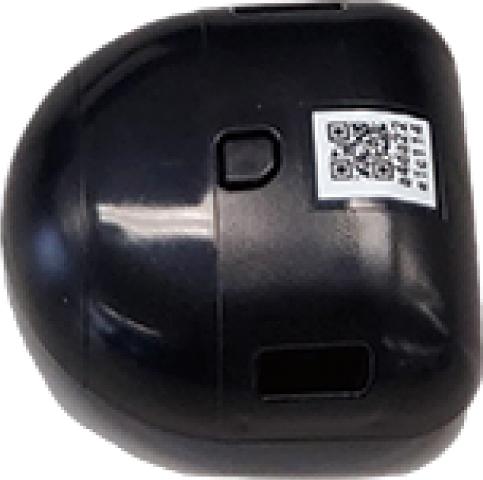

電池交換式BLEタグ
電池交換式BLEタグ
サイズ(外寸) W:46mm D:45mm H:22mm
動作温度 0℃~60℃
通信方式 Bluetooth
電源 CR2032(交換可能)
防水BLEタグ
防水BLEタグ
サイズ(外寸) Φ:39mm H:9mm
動作温度 0℃~60℃
動作温度 0℃~60℃
IP性能 IP67
電源 電池交換不可

PoCサービス

実際のお客様の現場に機器を設置して課題に合わせた評価実験を実施し、結果をレポートする有償サービスです。

システム構成

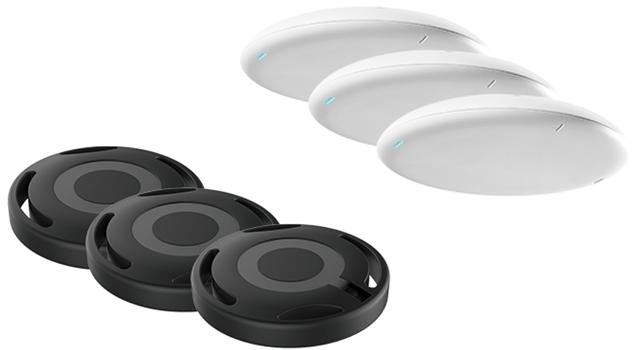

<PoCサービス例>
実施期間:1日(設置日別途)
システム構成:ロケータ 3台
       BLEタグ 3台
成果物:評価レポート


お問合せ

下記フォームよりお問合せください。
